 MessagePosté le: Sam 11 Aoû 2012, 08:13    Sujet du message: Z 5300... Répondre en citant

PublicitéSupprimer les publicités ?

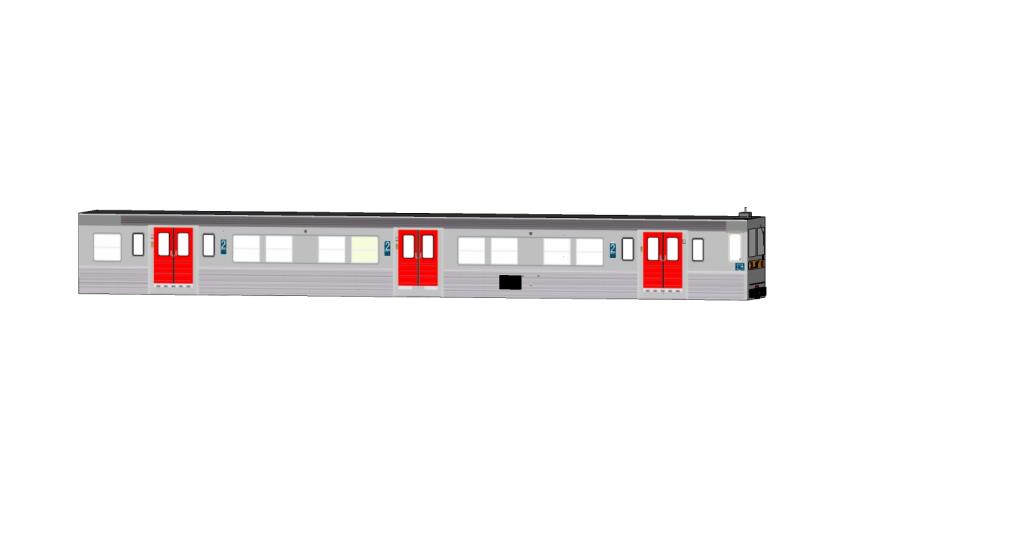

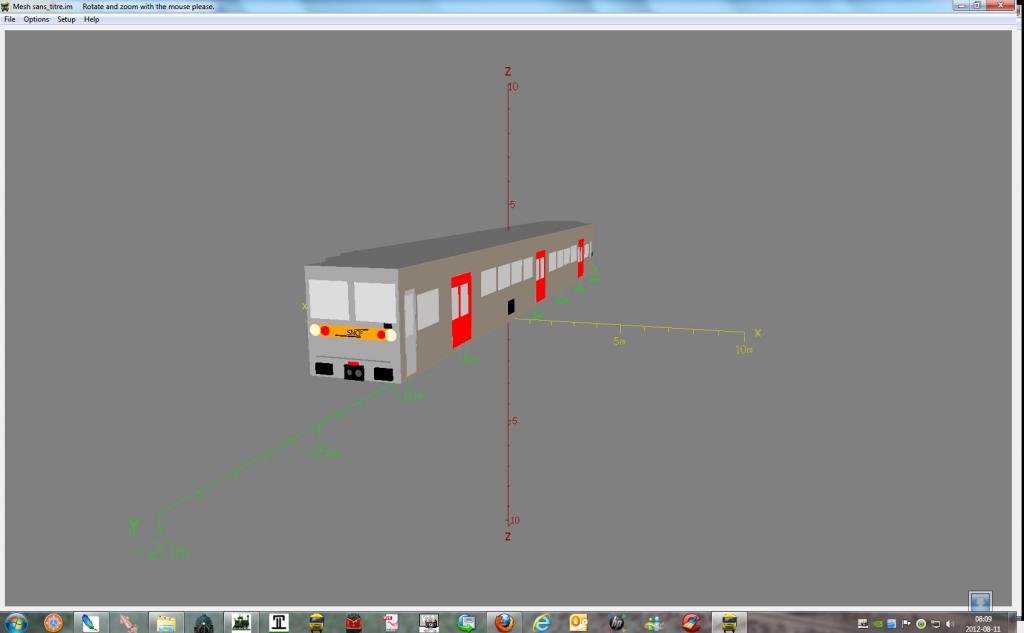

Premier essai...il y a du travail scratch ...: train tout blanc zinzin , pas de dep  suspect (que j'ai pourtant défini!! question ), le train ne se centre pas sur la voie, enfin bon sourire :


Voilà...

_________________

Clément
 Revenir en haut
 Clement78
 Participants

Hors ligne

 Inscrit le: 29 Avr 2012
 Messages: 413

Localisation: Yvelines
Date de naissance: 13/06/1998
Engin préferé dans Trainz: Z 6100, X 2800 et BB 67300
Votre version de TRS ?: 2009

 MessagePosté le: Sam 11 Aoû 2012, 09:33    Sujet du message: Z 5300... Répondre en citant

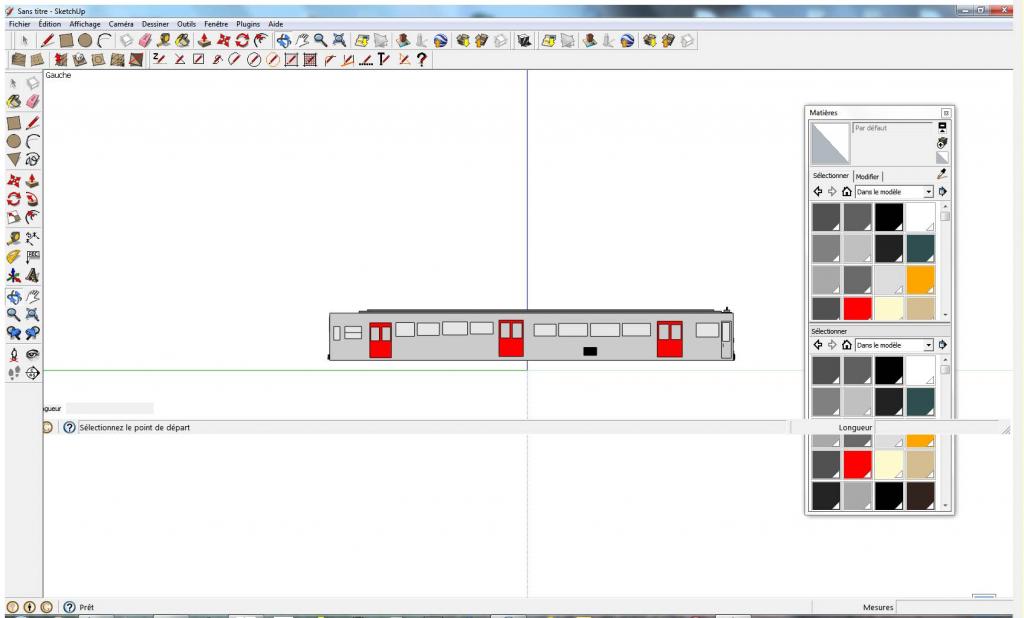

La voici sur sketchup avec la 1ere classe en plus

_________________

Clément
 Revenir en haut
 Berny31
 Modérateurs

Hors ligne

 Inscrit le: 28 Fév 2010
 Messages: 2 875

Localisation: Rimouski Québec
Date de naissance: 04/01/1950
Emploi: Retraité
Engin préferé dans Trainz: Tous ce qui fume
Votre version de TRS ?: 2009 et 2010 T:Ane S

 MessagePosté le: Sam 11 Aoû 2012, 13:21    Sujet du message: Z 5300... Répondre en citant

Bonjour

Avant de faire aller ton wagon sur trainz, il te faut l'utilitaire Attachmaker de PEVSOFT

D'abord il faut dans sketchup positionner ton objet au milieu de tes axes, l'avant vers l'axe vert, ensuite ajuster la hauteur par rapport a tes boggies.

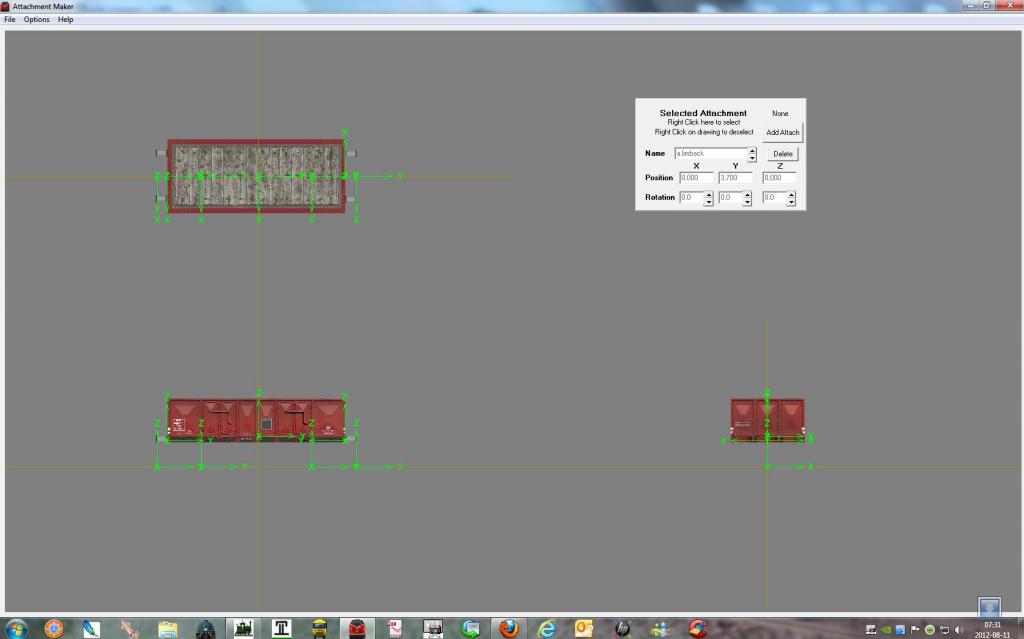

Avec l'utilitaire Attachmaker, tu dois définir, les limites a.limback - a.limfront, le point d'attache des tes boggies a.bog0 et a.bog1



Il faut creer un config pour ton wagon, je te conseille de trouver un modèle équivalent et de le cloner, dans ce config il faut intégrer la nouvelle mesh crée avec attachmentmaker
exemple

kuid                                    <kuid:78852:100439>
username                                "SNCF_tombereau Ocem Rouge"
mass                                    9600
engine                                  0
enginespec                              <kuid:-1:42004201>
script                                  "lanterns"
class                                   "Lanterns"
category-class                          "XGS"
kind                                    "traincar"
category-region                         "FR"
category-era                            "1950s;1960s;1970s"
trainz-build                            2.9

mesh-table
{
  default
  {
    mesh                                "body/ocemvide.im"
    auto-create                         1
    att-parent                          "attachment"
  }

  attachment
  {
    mesh                                "body/attach_mesh.im"
    auto-create                         1
  }

  croc0
  {
    mesh                                "screwlink coupler and hook _stowed_/coupler.lm"
    auto-create                         1
    att-parent                          "attachment"
    att                                 "a.croc0"
  }

  croc1
  {
    mesh                                "screwlink coupler and hook _stowed_/coupler.lm"
    auto-create                         1
    att-parent                          "attachment"
    att                                 "a.croc1"
  }
}

thumbnails
{
  0
  {
    image                               "icone.jpg"
    width                               240
    height                              180
  }
}

kuid-table
{
  whitelight                            <kuid:244265:1094>
  redlight                              <kuid:244265:1608>
  0                                     <kuid2:9999:50007:2>
  1                                     <kuid:-1:42004201>
}

bogeys
{
  0
  {
    bogey                               <kuid2:9999:50007:2>
    reversed                            0
  }
}

Les points a.cro sont des crochets de trainz que j'ai intégré

Pour les boggies il faut que tu les crées a part ou trouver l'équivalent dans trainz,

Concernant ton modèle sur skectchup, il faut l'éclater et sélectionner les parties une a une et créer une texture ....

Mais sans vouloir te décourager le résultat risque de te décevoir

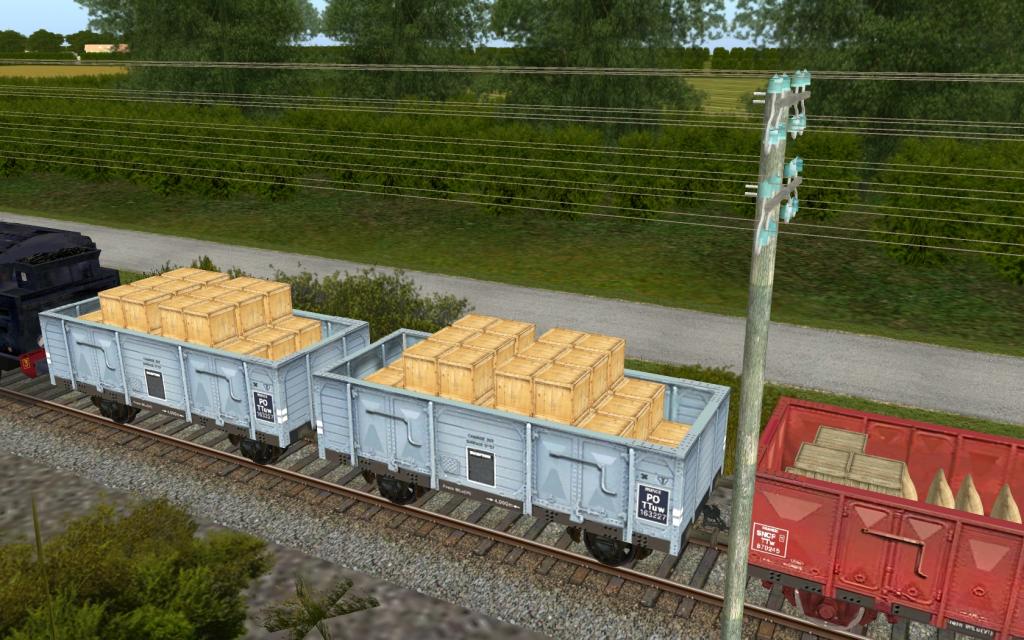

J'ai juste mis de la couleur et non des textures pour avoir un ensemble




Mais ne te décourage pas commence comme moi par un modèle simple, avec des textures emprunté a MTS

A la base a l'aide de documentation   , j'ai défini les cotes, puis je suis parti d'une boite....




Amicalement

Bernard

_________________
 Revenir en haut
 Berny31
 Modérateurs

Hors ligne

 Inscrit le: 28 Fév 2010
 Messages: 2 875

Localisation: Rimouski Québec
Date de naissance: 04/01/1950
Emploi: Retraité
Engin préferé dans Trainz: Tous ce qui fume
Votre version de TRS ?: 2009 et 2010 T:Ane S

 MessagePosté le: Sam 11 Aoû 2012, 14:22    Sujet du message: Z 5300... Répondre en citant

Re

Je me suis amusé a adapter une texture MTS sur un coté...




Mais j'en reviens a ce que je disais si tu veux un modèle qui est du bon sens, il faut que tu t'entraine a créer des solides avec des courbures, sans ça tu va te trouver avec des boites texturées !!!


Amicalement

Bernard

_________________
 Revenir en haut
 Clement78
 Participants

Hors ligne

 Inscrit le: 29 Avr 2012
 Messages: 413

Localisation: Yvelines
Date de naissance: 13/06/1998
Engin préferé dans Trainz: Z 6100, X 2800 et BB 67300
Votre version de TRS ?: 2009

 MessagePosté le: Sam 11 Aoû 2012, 15:51    Sujet du message: Z 5300... Répondre en citant

Superbe!!! merci de ton aide!!

_________________

Clément
 Revenir en haut
 Clement78
 Participants

Hors ligne

 Inscrit le: 29 Avr 2012
 Messages: 413

Localisation: Yvelines
Date de naissance: 13/06/1998
Engin préferé dans Trainz: Z 6100, X 2800 et BB 67300
Votre version de TRS ?: 2009

 MessagePosté le: Sam 11 Aoû 2012, 18:55    Sujet du message: Z 5300... Répondre en citant

Bon voilà c'est déjà ca, elle marche en scenery:

_________________

Clément
 Revenir en haut
 Berny31
 Modérateurs

Hors ligne

 Inscrit le: 28 Fév 2010
 Messages: 2 875

Localisation: Rimouski Québec
Date de naissance: 04/01/1950
Emploi: Retraité
Engin préferé dans Trainz: Tous ce qui fume
Votre version de TRS ?: 2009 et 2010 T:Ane S

 MessagePosté le: Sam 11 Aoû 2012, 21:00    Sujet du message: Z 5300... Répondre en citant

Bonsoir

Un petit 90 degré ferait bien, il faut placer le centre de ton objet dans Skechup a l'intersection des lignes verte et rouge, ton objet doit avoir la ligne verte au milieu dans le sens de la longueur, ce qui représente l'axe Y dans mesh viewer, n'oublie pas de remonter ton objet (axe rouge) pour les boggies.

Amicalement

Bernard
